Volvo Bus Related Service Bulletins

Volvo Changes and Modifications

(An incomplete list)

I do not have access to information from Volvo or their Australian agents so this list of Volvo Service Bulletins is incomplete and may contain obsolete documents.

Volvo’s Service Bulletins incorporated other bus models so the document numbers for the B10M series are not contiguous. Service Bulletins can be updated and re-issued with a new release date. I have some untranslated German language Service Bulletins and have included them in the following table to improve completeness.

1— 11,499Mark I B10M Mark I production
11,500— 20,000Mark II B10M Mark II production
20,001— Mark III B10M Mark III production
40,000— Mark IV B10M Mk IV production

Chassis#Service BulletinDate CommentComment
FromTo mm.yy
  0-00-0001.83Service Literature for busesServiceliteratur Omnibusse
  0-00-2106.81New Vehicle Identification NumberNeue Fahrzeugkennzeichnung
  0-00-2204.82Introduction to B10M Articulated BusEinführung, Gelenkomnibus B10M
  0-00-2311.82B10M Technical InnovationsTechnische Neubeiten B10M
  0-00-2602.88B10R Product ChangesProduktänderungen B10R
  0-05-0103.85Instructions for the storage of chassisAnweisungen zur Lagerung von Fahrgestellen
  0-05-0305.95Water in the air intake of the Alternatorwasser im Lufteinlaß des Generators
  0-08-0211.81 Spezialwerkzeuge: Klassifikation, Bestellung usw.
  0-08-2309.80 Abänderung der Spezialwerkzeuge 6354 und 6359
  0-08-2409.81 Abänderung des Spezialwerkzeuges 999 6055
  0-08-2511.81 Spezialwerkzeuge 999 6616-6619
  0-08-2611.81 Spezialwerkzeug 999 6620
  0-08-2712.81 Spezialwerkzeug 999 6656
  0-08-2905.82 Spezialwerkzeug 999 6621, 999 6631
  0-08-3007.82 Spezialwerkzeug 999 6680
  0-08-4702.87Amendment of special tool 999 2807Abänderung von Spezialwerkzeug 999 2807
  0-08-4811.87Change of special tool 999 4706Änderung von Spezialwerkzeug (999) 4706
  0-08-4902.87Pedal strut 998 5009Pedalstütze 998 5009
  0-08-5005.88Change of special tool 999 6949Änderung von Spezialwerkzeug 999 6949
  0-08-5111.88New special tool 99 8014Neues Spezialwerkzeug 999 8014
  1-16-0809.89Lubrication Scheme Volvo B10MSchmierplan Volvo B10M
  1-16-1004.82Lubrication Scheme Volvo B10M ArticulatedSchmierplan Volvo B10M Gelenkomnibus
  1-16-1203.88Lubrication chart Volvo C10MSchmierplan Volvo C10M
  1-16-1310.85Motor oil VDSMotorenöle VDS
  1-16-1505.88Lubrication of electric retarder (Telma)Schmierung des elektrischen Retarders (Telma)
  1-16-1510.85Engine oils Volvo Drain Specification
  1-16-1701.90Amended oil change interval for automatic transmission ZF HP500/600Geänderter Ölwechselintervall, automatisches Getriebe ZF HP 500/600
20,001 1-17-0612.89Additional service points, delivery and warranty inspection 1 and 2 for B10M busses from chassis No. 20,001.Zusätzliche Servicepunkte, Liefer- und Garantieinspektion 1 und 2 für B10M-Omnibusse ab Fahrgestellnr. 20001.
  1-17-0701.90Warning sign G7 EGS gear leverWarnschild, Schalthebelkonsole, Getriebe G7 EGS, Kontrolle der Sprachausführung
  2-20-1211.81Rotary tool for engine crankshaftDrehwerkzeug für Motorkurbelwelle
  2-21-4905.81Screw at the intake manifoldVerschlußschraube im Einlaufkrümmer
  2-21-5007.81New cylinder head covers and hood seals, THD100Neue Zylinderkopfhauben und Haubendichtungen, THD100
  2-21-5207.82Replacement of sealing rings for 'Polygronnabe' (untranslated German word) THD100Auswechseln von Dichtringen für Polygronnabe THD100
  2-21-5306.82Pressing out cylinder head TD60, TD70, THD100Zylinderköpfe abpressen TD60, TD70, THD100
  2-21-5407.82Cylinder head cleaningZylinderköpfe, Reinigung
  2-21-6411.88Modified tensioning of rod boltsPleuelstangenschrauben, geändertes Anziehoment
  2-21-6502.89New engine mountNeue Ersatztellkonsolen für Motoraufhängung
  2-21-6609.89Motor vibration B10M/B9MMotorvibrationen B10M/B9M
  2-21-6703.90Inspection / tightening of the oil pan cover THD102KKontrolle / Nachziehen des Ölwannendeckels, Motor THD 102 K
  2-22-1412.81Oil pump and crankcase THD100Ölpumpe und Kurbelgehäuse THD100
  2-23-0112.80 Inhaltsverzeichnis, Dieselprüfnormen HD100D THD100DA
  2-23-01 B3701.81Diesel test values THD100DADieselprüfwerte HD100D THD100DA
  2-23-01 B4101.81Diesel test values THD100DCDieselprüfwerte THD100D THD100DC
  2-23-01 B4201.81Diesel test values THD100DBDieselprüfwerte THD100D THD100DB
  2-23-01 B4907.85Pump type Bosch PE6P 110A 320 RS3108 V, Volvo Part No. 469910-4 (0 401 846 784), controller type RQV 250-1100 PA649, Engine THD101KCPumpentyp Bosch PE6P 110A 320 RS3108 V Volvo Bestellnr. 469910-4 (0 401 846 784) Reglertyp RQV 250-1100 PA649 Motor THD 101 KC
  2-23-01 B5009.85Pump type Bosch PE6P 110A 320 RS3108 Z, Volvo Part No. 469607-6 (0 401 846 758), Controller type RQV 250-1100 PA649, Engine THD100EB, THD101GBPumpentyp Bosch PE6P 110A 320 RS3108 Z Volvo-Artikelnr. 469607-6 (0 401 846 758) Reglertyp RQV 250-1100 PA649 Motor THD 100 EB Motor THD 101 GB
  2-23-01 B5109.85Pump type Bosch PE6P 110A 320 RS3108 Y, Volvo Part No. 469608-4 (0 401 846 759), Controller type RQV 250-1100 PA649, Engine THD100EC, THD100EK, THD101GC, THD101GKPumpentyp Bosch PE6P 110A 320 RS3108 Y Volvo-Artikelnr. 469608-4 (0 401 846 759) Reglertyp RQV 250-1100 PA649 Motor THD 100 EC und EK Motor THD 101 GC und GK
  2-23-01 B5609.88Pump type Bosch PE6P 120A 320 RS3118, Volvo Part No. 424 776 (0 401 846 869), Controller RQV 250-1100 PA649-1, Engine THD102KDPumpentyp Bosch PE6P 120A 320 RS3118 Volvo Artikelnr. 424 776 (0 401 846 869) Reglertyp RQV 250-1100 PA649-1 Motortyp THD 102 KD
  2-23-01 B5710.88Pump type Bosch PE6P 110A 320 RS3108X, Volvo Part No. 469 609 (0 401 846 760), Controller RQV 250-1100 PA649, Engine THD100ED, THD101GD, THD101KB, THD101KF, THD102KA, THD102KFPumpentyp Bosch PE6P 110A 320 RS3108X Volvo Artikelnr. 469 609 (0 401 846 760) Reglertyp RQV 250-1100 PA649 Motortyp THD100ED, THD101GD, KB, KF, THD102KA, KF
  2-23-01 B5810.88Pump type Bosch PE6P 110A 320 RS3108-1, Volvo Part Number 424 823 (0 401 846 883), Controller RQV 250-1100 PA649, Engine THD102KBPumpentyp Bosch PE6P 110A 320 RS3108-1 Volvo Artikelnr. 424 823 (0 401 846 883) Reglertyp RQV 250-1100 PA649 Motortyp THD102KB
  2-23-0708.81Installation error of holders between the injection pump and fuel pipes, THD100Klammerung von Kraftstoffrohren THD 100
  2-23-0810.81Pressure-drop indicator B10M, B10RDruckffallindikator B10M, B10R
  2-23-0911.82Fuel tank mounting B57, B10MKraftstoffbehälter Aufhängung B57, B10M
  2-23-1105.84Injection pump drive on TD70 and THD100Einspritzpumpenantrieb auf Motoren TD70 und THD100
  2-23-1206.84Bosch injection pump TD60, TD70, THD100, THD 101Einspritzpumpe Bosch, Motoren TD60, TD70, THD100, THD 101
  2-23-1401.87Injection pump drive TD70 and THD101Einspritzpumpen antrieb TD70 u. THD 101
  2-25-1001.83Air filter intake B10MAnsaugluftanlage B10M
4,854 2-25-1103.83Air filter intake pipe supportsSchmutzfänger scheuert am Lufteinlaßstutzen, B10M
  2-25-1505.91 Cityfilter B10M, B10R
  2-26-2911.81Fan drive, B10MLüfterantrieb B10M
  2-26-3001.82Replacement of fan B10M, B58Auswechsein des Lüfters B10M, B58
  2-26-3203.85Water pump THD100Kühlflüssigkeitspumpe, Motor THD 100
  2-26-3608.85Cooling system C10MKühlanlage C10M
  2-26-3901.86Cooling system B10M, B10RKühlanlage B10M, B10R
  2-26-4010.87Hydraulic fan system B10M and C10MHydraulisches Lüftersystem B10M und C10M
  2-26-4106.86Water pump B10RKühlflüssigkeitspumpe B10R
  2-26-4208.88Intercooler THD101K, THD102adeluftkühler, Motor THD101K, THD102
  2-26-4310.87Rubber coupling fan drive, B10MGummikupplung, Lüfterantrieb B10M
  2-26-4405.88Testing of cooling system for busses with nipple on radiator.Dichtheitskontrolle von Kühlanlagen, Omnibusse mit Ablaßnippel im Kühler
  3-30-0311.81Maintenance of batteries
  3-30-0411.90Action in the event of falls in voltage in the starter motor and charging circuits
  3-32-1112.79Alternator CAV 80 A
2,679 3-32-1309.81Bracket for alternator bridgeStützen für Lictmaschinenbrücke, B10M
  3-32-1403.85Shunt, Alternator 80 A
13,883 3-32-1512.86Improved cover for cable grommets, Alternators 115A and 180A
  3-33-0302.86Earth strap between engine and chassis frame
  3-36-0404.80Starting heater THD100
  3-36-0503.82Battery main switch E-T-ABatterietrennschalter E-T-A
  3-36-0704.82Adjusting jacknifing warner and brake, B10M Articulated BusEinstellung von Einknickwarner und Knickbremse, Gelenkomnibus B10M
  3-36-0801.84Test lamp for electrical system
13,883 3-36-0913.88Starting switch variant
  3-36-1005.90Battery main switch and circuit breaker
1 502 3-37-1609.79Wiring Diagram B10M. Drawing 1137566 P01
503 4,8533-37-1805.80Wiring Diagram B10M. Drawing 1190343 P01Elektrischer Schaltplan B10M ab Fahrgestell-Nr. 503 mit Nachtrag
  3-37-1906.80How to read the wiring diagramAusdeutung des Schaltplanes B10M
  3-37-2012.80 Elektrischer Schaltplan B6F, B6FA
  3-37-2111.81 Elektrischer Schaltplan, Gelenkomnibus B10M
  3-37-2204.82Electrical system, B10M Articulated BusElektrische Anlage, Gelenkbus B10M
4,8548,0293-37-2411.82Main wiring diagram (schematic layout). Drawing 1193990 P01Elektrischer Schaltplan B10M
  3-37-2501.84Wiring Diagram B6FA 24V (w.e. fr chassis No. 649
8,030 3-37-2606.85Lists of components for wiring diagrams. Drawing 1193990 P02 for B10M plus Drawing 1193991 P02 for B10M Articulated (Artic).

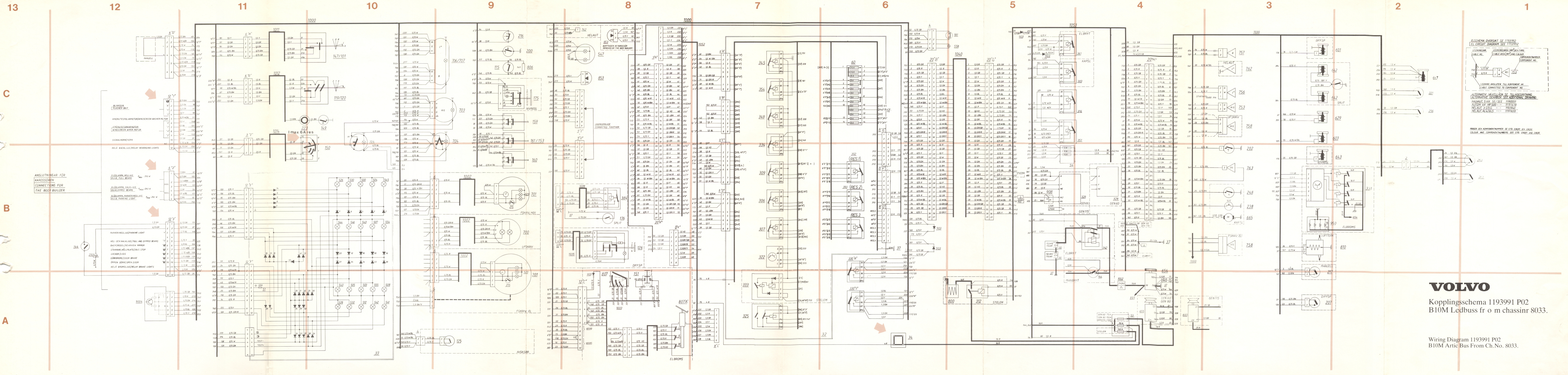

  3-37-2710.85Components for wiring diagrams 1193990 P02, 1193991 P02
  3-37-2811.85Wiring Diagram B6FA, B6FA 24V from ch. No. 918
  3-37-2904.87Moisture-proof cable joints
13,883 3-37-3010.87Explanation of and location codes for removable connectors
13,883 3-37-3110.88Wiring diagram for engine compartment ventiator fan B10RSchaltplan Motorraumventilator B10R
20,001 3-37-3212.88Errata for Service Manual Section 3 (37)
20,001 3-37-3305.89EGS system
  3-38-0604.79 Ölwächter, THD100. B59, B10R
  3-38-0706.80Repairing circuit cardsLeiterbahnplatten mit gedruckten Schaltkreisen, Reparatur
  3-38-0802.85Electronic off-loader
  3-38-0908.88Calibration of tachograph and speedometer
  3-38-1009.85Calibration of tachograph type 1318
  4-41-1708.81 Luftsteuerventil für Kupplungshilfszylinder, Fabrikat Volvo
  4-41-1808.81 Schmierung der Getriebeantriebswelle, mech. Wechselgetriebe
  4-41-2012.82 Kupplungshilfsvorrichtung, B10M, B57/BB57
  4-43-3610.86Automatic Transmissions ZF HP 500/590/600Automaatti-vaihteistot ZF HP 500/590/600
  4-43-4301.83Changed testing and setting methods for gearbox ZF S6-80/GV80Geänderte Prüf und Einstellmethoden, Getriebe S6-80/GV80
  4-43-4506.83Gearbox ZF S6-90 and S6-90/GV 90
  4-43-4606.83Retaining ring for Alison MT 640, 643, 644, 654 CRSicherungsring für Getriebezwischenwand, Allison--Getriebe
  4-43-5202.84New front bulkhead for Allison transmissionsGetriebestirnwand neuer Ausf., Allison-Getriebe
  4-43-5304.84Bulkhead thrust bearing in Allison transmissions MT 643, 644, 654 CRAxiallager in Getriebezwischenwand Allison-Getriebe MT 643, 644, 654 CR
  4-43-5404.84Coupling between the engine THD100 and Allison transmission MT 843Kupplungsverband zwischen Motor (THD 100) und Allison-Getreibe MT 843
  4-43-5504.84Modulator valve Allison transmission MT 643, 644, 654 CRModulatorventil, Allison-Getriebe MT 643, 644, 654 CR
  4-43-5701.83Gearbox main shaft support bearing ZF S6-65, S6-80Stützlager für Hauptwelle in Getrieben ZF S6-65, S6-80
  4-43-6301.85Allison transmission oil pumpÖlpumpe, Allison-Getriebe
  4-43-6404.85Alison transmission fly wheel, front bulkhead and clutch diaphramAllison-Getriebe: Schwungrad, Vorderwand, Anfahrkupplung und Zwischenwand
  4-43-6702.86Allison transmission control system MT644 and associated clutch MT 647, 654Getriebe Allison, Kontrollsystem MT 644 sowie Kupplungsverband MT 647, 654">
  4-43-6810.86Allison MT 647 transmissionGetriebe Allison MT 647
  4-43-6908.87Gearshift servo ZF S6-80/90 transmission and B10MSchaltservo B10M
  4-43-7001.87Allison transmission Slow speed clutch (654) and transmission selections (all)Langsamgangkupplung (654) und Zwischenwand (sämtliche), Getriebe Allison
  4-43-7109.87Transmission modulator ZF HP 500/590/600Modulator Getriebe ZF HP 500/590/600
  4-43-7210.87Allison transmission MT 647 oil pumpÖlpumpe, Getriebe Allison MT 647
  4-43-7305.88Troubleshooting the ZF HP 500/590/600 automatic transmissionsStörungssuche Automatikgetriebe 500/590/600
  4-43-7408.88Gearbox ZF S6-80, S6-80/GV80Getriebe ZF S6-80, S6-80/GV80
  4-43-7605.89Corrections in the Service manual 4(43) EGS SystemBerichtigungen im Service-Handbuch 4(43) EGS-System
  4-43-7810.90Electrical grounding of the G7 EGS system gear leverErdung der Schalthebelkonsole, Getriebe G7 EGS
  4-43-7903.91Important instructions for working on the G7 EGS system switch housingWichtige Anleitung für Arbeiten am Schaltgehäuse, Getriebe G7 EGS
  4-44-0403.86City bus hydraulic drive systemCumulo Antriebssystem
  4-45-0909.82 Gelenkwellen
  4-46-1902.82New wheel studs and guide cone for drive shaftsGeänderte Hinterachswellenbefestigung B10M, B10R
  4-46-2208.87Cylindrical alignment rear axles EV80B/EV85B
  5-51-2401.86Asbestos-free brake liningsAsbestfreie Bremsbeläge
  5-51-2511.91Procedure for brake pad replacement or other repairs where the wheel brake mechanism must be disassembledMaßnahmen bei Bremsbelagwechsel oder anderen Reparaturen, bei denen der Radbremsmechanismus zerlegt werden muß
  5-51-2601.90Brake performance testingBremsleistungsniveau
  5-51-2702.91Permanently lubricated brake automatic slack adjusterAutomatische Gestängesteller mit Dauerschmierung
  5-51-2811.94New design of brake shoes and new quality of brake pads for the Z-cam brakes B10B / B12Bremsbacken B10B/B12 Neue Ausführung der Bremsbacken und neue Qualität der Bremsbeläge zur Z-Nockenbremse
  5-56-3706.81Brake system, B10MBremsanlage B10M
  5-56-3802.82Handbrake valve for parking brake, manufacturer KnorrHandbremsventil für Feststellbremse Fabrikat Knorr
  5-56-3903.82 Uberholung des Federspeicher-Bremszylinders MGM
  5-56-4802.85Brake system, C10MBremsanlage, C10M
  5-56-5006.85Components of the air brake system for the B10M with steerable dolly 1136517P24/1191570PO7/1191571PO6Komponenten der Druckluftbremsanlage 1136517P24/1191570PO7/1191571PO6 B10M mit lenkbarer Nachläuferachse
  5-56-5106.85Components of the air brake system for the LHD and RHD variants of the B10M with tag (bogie) axle. Drawing 1136517 P24/ 1196349 PO3Komponenten der Druckluftbremsanlage 1136517 P24/ 1196349 PO3 Dreiachser B10M
  5-56-5206.85Air dryer thermostatLufttrockner Thermostat
  5-56-5306.85Components of air brake system for the B10M with two axles 1136517 P24/ 1136516 P21Komponenten der Druckluftbremsanlage 1136517 P24/ 1136516 P21 Zweiachser B10M
  5-56-5409.85Load sensing valve B10MLastabhängiges Ventil, B10M
  5-56-5702.87Air compressor bush BW 15.5 W 31Buchse, Luftpresser BW 15.5 W 31
  5-56-5808.87 Anti-Blockier-Bremsen, ABS
  5-56-5906.88Examination of new version, load dependent valvePrüfung des lastabhängigen Ventils, neuere Ausführung
20,001 5-56-6011.88Components of air brake system for B10M with two axles 3031532 PO2, 3031533 PO2Komponentenverzeichnis Druckluftbremssystem 3031532 PO2, 3031533 PO2 B10M
20,001 5-56-6111.88Components of air brake system for B10M with tag (bogie) axle 3031863 PO2, 3031864 PO2Komponentenverzeichnis Druckluftbremssystem 3031863 PO2, 3031864 PO2 B10M
20,001 5-56-6211.88Components of air brake system for B10M articulated 3031628 PO2, 3031629 PO2, 3031630 PO2 (SAT 8,0), 3031631 PO2 (SAT 10,5)Komponentenverzeichnis Druckluftbremssystem 3031628 PO2, 3031629 PO2, 3031630 PO2 (SAT 8,0), 3031631 PO2 (SAT 10,5) B10M
  5-56-6304.91Addendum to the Service Manual 5(56) Air Brake System (TP 15176)Nachtrag zum Service-Handbuch "Druckluftbremssystem 5 (56) B10M, Seite114 (TP 15176)
 19,9995-56-6505.90Air tank as a spare part up to and including B10M chassis No. 19,999Druckluftbehälter als Ersatzteil, B10M bis einschl. Fahrgestellnr. 19999
xxxxxx 5-56-6612.90New version of the dual chamber air dryerZweikammer-Luftrockner, neue Ausführung
  5-59-0407.82Eddy current brake discs at the feeder and output flangeWirbelstrombremse, Scheiben am An- und Abtriebsflansch
  5-59-0511.82Shaft sealing rings for electromagnetic eddy current brakeElektromagnetische Wirbelstrombremse, Wellendichtringe
  5-59-0711.86 Elektromagnetische Wirbelstrombremse, Kontrolle von Lagerspiel
  6-60-0506.86Front wheel camber angle
  6-60-0601.90Rear-axle alignment
13,313 6-60-10103.87Steering Geometry
  6-61-0611.79Steering knuckle journal
2,545  6-61-0702.82New steering knuckle with plastic bushing for king pin lower journalAchsschenkel, Vorderachse, 6,5 t B57, B10R, B10M
  6-64-4012.80 Lenksdämpfer, B10M
  6-64-4605.87Steering column universal joints with locking screwsLenksäulen-Kreuzgelenke mit Sicherungs-schrauben
  7-70-0302.81Larger floor hatch for engine
  7-70-26 Chassis drawing, Arctic Bus
4,864 7-70-2909.82Chassis drawing Left Hand Drive with air spring
  7-70-30 Chassis drawing Lefthand Drive (LHD) with leaf spring
  7-70-31 Chassis drawing Lefthand Drive (LHD) with steered artic
  7-70-32 Chassis drawing Lefthand Drive (LHD) with non-steered artic
  7-70-33 Chassis drawing Righthand Drive (RHD) with air spring
  7-70-34 Chassis drawing Righthand Drive (RHD) with leaf spring
  7-70-3508.85Chassis drawing, B10M with engine THD101 (LHD with air spring)
  7-70-3808.85Chassis drawing, L-H drive bogie (tag axle) with air spring
  7-70-3908.85Chassis drawing, R-H drive bogie with air spring
13,883  7-70-4501.87Instrument panel change includes chassis changes
20,001 7-70-5506.88Chassis drawing, R-H drive bogie with air spring
  7-72-0706.81Centre pin for air spring pistonFührungsbolzen für Abrollkörper der Luftfederung B10M, B10R
  7-72-0806.82Shorter lever when testing level valve in fixtureNiveauregelventil für Luftfederung B58, B10M
3,036 7-72-0906.82Air bellows compressed air connectionLuftfederung B10M
  7-72-1101.85Air suspension B10M with bogie
20,001 7-72-1309.88High-pressure air suspension
20,001 7-72-1404.89Compressed air from external source
23,807 7-72-1510.89Air bag suspension
26,856 7-72-1708.91Rear reaction rod cover bellows
378  7-76-1006.82Rear anti-roll bar attachmentHint. Querstabilisator B10M
  7-76-1110.83Kneeling system
  7-76-1203.84Shock absorber attachments, reaction rods
  7-76-1309.86Shock absorbers
20,001 7-76-1411.89Shock absorber for "T-NIG" variant
  7-76-1503.90Air feed switched to reduce pressure loss during ferry transport
  7-76-1610.90Spacer for rubber bush - anti-roll bars
9,036 7-77-2212.84Oil-lubricated front axle hubs
9,948 7-77-2312.85Installing aluminium wheel rims
  7-77-2410.90Wheel maintenance
  7-77-2505.85New tools for changing wheel studs
  8-80-0706.82 Führungsschraube für provisorischen Fahrersitz, B10M
3,000 ?-??-?? Front axle lubrication
16,043 Service and Maintenance
Manual, P26
 ZF Automatic Transmission, electrical modulation (late production)
23,086 Service Manual TP15450/1
P28, 53
 Rear suspension pressure limiting valve and indicator plate with bumper edge
